以棱光756S紫外分光光度計為例，說明更換光源的步驟。

一、更換氘燈

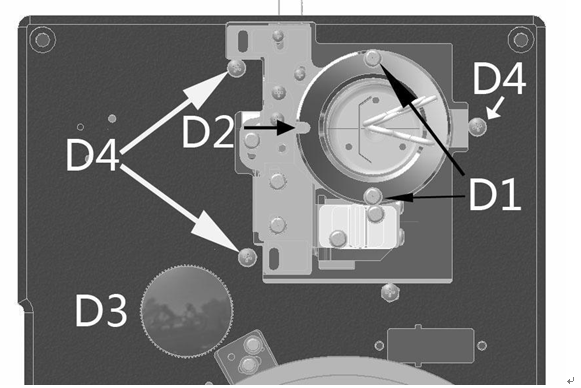

1、打開上蓋，卸下氘燈電源線及 2 個固定氘燈的螺絲 D1(如圖1 箭頭 D1)，取出舊氘燈。

圖1

2、將新氘燈裝入燈室，注意圖1 中 D2 處氘燈安裝方向，用螺絲 D1 固定并連接電源線，氘燈電源線必須按照顏色接線。

3、打開電源，移動波長到 250nm，使燈室光源切換到氘燈，拔下單色器上的黑圓蓋（圖1 中箭頭 D3 位置），檢查光斑中心是否對準狹縫中心（如圖2）。正常情況經過工廠預校正的氘燈光源光斑無需調整均可對準狹縫中心。

圖2

4、若氘燈光斑中心與狹縫中心存在微小差距，通過螺絲 D4（圖1中箭頭 D4 位置）的3 個螺絲調節，先擰松螺絲 D4（注意無需擰下螺絲），旋轉整體燈室，將氘燈光斑中心對準狹縫中心，再擰緊螺絲。

5、整理線路，安裝外殼。

二、更換鎢燈

1、打開上蓋，卸下鎢燈電源線及燈座（圖3 箭頭 W1）。

圖3

2、更換鎢燈（圖4 箭頭 W4），換好后將鎢燈燈座裝回?zé)羰摇?/span>

圖4

3、打開電源，移動波長到 580nm，使燈室光源切換到鎢燈，拔下單色器上的黑圓蓋（圖3 箭頭 W5 位置），檢查光斑是否對準狹縫。

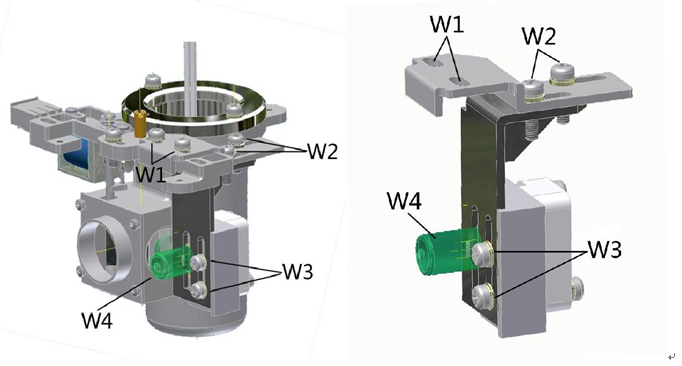

4.如圖4 螺絲 W1 可以調節鎢燈前后距離，螺絲 W2 可以調節鎢燈光斑水平位置，螺絲 W3 可以調節鎢燈光斑高低，通過調節這兩組螺絲，使鎢燈光斑對準狹縫。

鎢燈上下位置的調整：因調整鎢燈光斑高低的螺絲 W3 需要將整個鎢燈燈座拆下，建議在更換舊鎢燈時先用卡尺記錄下鎢燈燈絲與燈座端部的上下相對位置距離，再將新鎢燈調整到所記錄的位置即可。如更換的新鎢燈與舊鎢燈燈絲位置差距不大，大多數情況下無需調整鎢燈的上下位置，既不用調整如圖4 螺絲 W3 的位置。

鎢燈水平位置的調整：將鎢燈燈座固定到燈室上，通常情況將燈座靠緊氘燈方向，固定螺絲 W1（圖 4 螺絲 W1），擰松螺絲 W2（注意無需擰下螺絲），觀察光斑與狹縫的位置關系，左右移動鎢燈位置，使鎢燈光斑對準狹縫中心。擰緊螺絲 W2。

5、整理線路，安裝外殼。
