一、方案背景

受原水水質波動、供水量波動，以及技術人員短缺的影響，農飲水水質容易出現波動。通過在線水質監測以及自動化的水處理工藝調整，是解決農村飲用水水質波動的可行的辦法。相對于實驗室水質檢測，在線水質監測具有更高的實效性，水質數據可以實時上傳到水廠的控制室以及地區水質管理中心。通過對水質數據的分析，實現水處理工藝的自動化調節以及遠程控制，實現對水質的精細化管理，進一步提高供水水質。

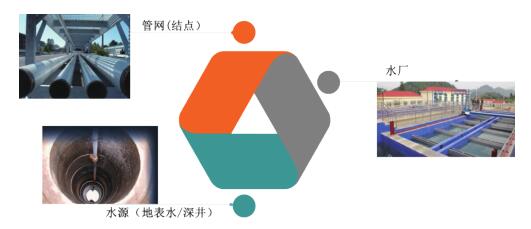

二、農村飲用水工程在線水質監測的分布

農村飲用水工程中的在線水質監測可以分布在三個不同區域：



1、水源水質監測

水源水質監測主要是監控原水水質是否穩定，獲得原水的水質參數，為后續的水處理工藝調整提供基礎數據。監控是否出現突發性污染事件，以便進行應急處理。

2、管網/結點水質監測

管網水質監測是對原水運輸過程的水質進行監測，以保障原水在輸送過程中沒有受到污染。濁度是主要的監測指標，對于采用了預氧化的原水，也可以對氧化劑含量進行監測。

3、水廠水質監測

原水水質數據可以通過云平臺共享的情況下，水廠主要對出廠水質進行監測，濁度和消毒劑（余氯、總氯或二氧化氯）是最主要的監測指標。通過出廠水質的在線監測，可以為水處理工藝的調整提供最直接的依據。

三、具體解決方案

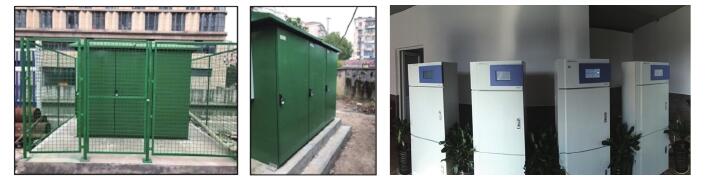

1、水源地監測站（站房）

依據各地區不同的水質監測需求，可以進行量身定制的水質監測站。可以建設體積相對緊湊“岸邊站”形式（左圖），主要用于存放在線監測儀器設備，以及提供運行所需的能源和監測環境，運維人員主要在站房外進行操作和維護。也可以建設功能更為完整的“監測中心”（右圖），運維人員可以在監測中心內進行包括試劑配置、實驗室監測、在線監測儀器維護等工作。

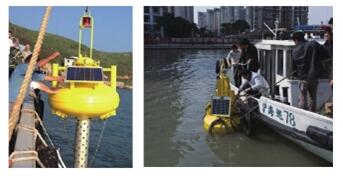

2、水源地監測點（浮標）

浮標站可用于地表水、污水口、海洋等不同水體的水質在線監測，可監測包括溶解氧、pH、ORP（氧化還原電位）、電導率（鹽度、總?cè)芙夤腆w、電阻）、溫度、濁度、葉綠素a、藍綠藻、銨/氨離子、硝酸根離子、氯離子等在內的多種參數。浮標站采用電池或太陽能供電，通過無線通訊方式實現數據上傳。

3、管網和水廠水質監測點

管網和水廠出水水質監測采用一體式的在線多參數水質監測儀。該設備安裝簡單方便，通過快插件的形式連接進水口和排水口，可對飲用水的主要指標，如pH、TDS、濁度、余氯/總氯、溫度進行在線監測，支持通過無線或有線的方式實現數據上傳。

四、農村飲用水安全工程在線水質監測儀器

1、SJG-702飲用水水質多參數監測儀

【主要特點】

模塊化設計，各測量參數可自由組合，靈活配置；

支持 pH、電導率 /TDS、濁度、余氯/總氯和溫度的測定；

支持連續測量、周期測量兩種測定模式；

支持自動清洗功能；

具有五個電磁繼電器，支持控制外部設備；

具有 RS-485 數字接口，支持數據導出和遠程通訊（有線或無線）；

IP65 防護等級。

可選配彩色觸摸屏控制面板，實現現場數據顯示和控制。

可選配太陽能面板，實現戶外供電。

【主要技術參數】

PH：0.00 ～ 14.00PH

TDS:0.00 ～ 1000mg/l

濁度：0.00 ～ 20.00NTU

余氯：0.00 ～ 20.00mg/l

壓力：0.00 ～ 1.6 Mpa( 選配 )

自動溫度補償范圍：(0 ～ 50)℃；

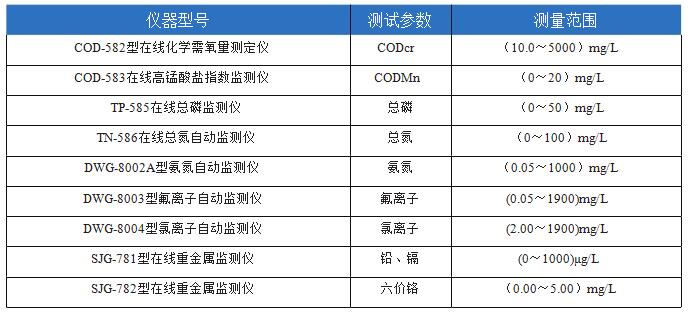

2、其他在線水質監測產品

注：

1、雷磁作為水質分析專家，其水質檢測和在線水質監測儀器已被廣大客戶所購買使用，包括自來水公司、供水公司、水廠、凈水廠、水利局、疾病預防控制中心、農村飲水安全工程水質檢測中心等等。



（內容來源雷磁網）
